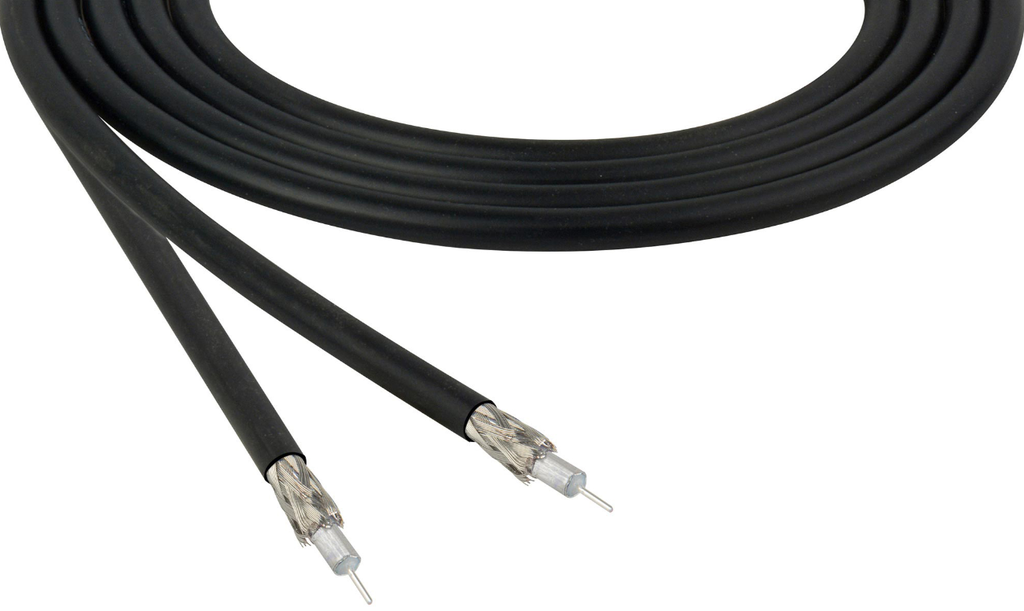

BELDEN 1855A 75 Ohm SDI Coax, Mini RG-59 for Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p
BELDEN 1855 Mini RG-59 for Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p
75 Ohm SDI Coax, Mini RG-59, 23 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMR
Specifications
|
Suitable Applications |
Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p |
|---|
Construction Details
|
RG Type |
Mini 59 |
|---|
Conductor
| Size | Stranding | Nom. Diameter | Material |
|---|---|---|---|
| 23 AWG | Solid | 0.023 in | BC - Bare Copper |
Insulation
| Material | Nom. Insulation Diameter | Color Code |
|---|---|---|
| PE - Polyethylene (Foam) | 0.102 in (2.59 mm) | White |
Outer Shield
| Layer | Outer Shield Type | Material | Material Trade Name | Coverage |
|---|---|---|---|---|
| 1 | Tape | Tri-Laminate (Alum+Poly+Alum) | Duofoil® | 100% |
| 2 | Braid | Tinned Copper (TC) | 95% |
Outer Jacket
| Material | Nom. Diameter |
|---|---|
| PVC - Polyvinyl Chloride | 0.159 in (4.04 mm) |
|
Overall Cable Diameter (Nominal) |
0.159 in (4.04 mm) |
|---|
Electrical Characteristics Return Loss
| Frequency | Min. Return Loss |
|---|---|
| 5 - 1600 MHz | 23 dB |
| 1600 - 4500 MHz | 21 dB |
| 4500 - 6000 MHz | 15 dB |
Attenuation
| Frequency | Nom. Attenuation |
|---|---|
| 1 MHz | 0.39 dB/100ft |
| 3.58 MHz | 0.78 dB/100ft |
| 5 MHz | 0.92 dB/100ft |
| 6 MHz | 1.00 dB/100ft |
| 7 MHz | 1.08 dB/100ft |
| 10 MHz | 1.2 dB/100ft |
| 12 MHz | 1.3 dB/100ft |
| 25 MHz | 1.8 dB/100ft |
| 67.5 MHz | 2.83 dB/100ft |
| 71.5 MHz | 2.93 dB/100ft |
| 88.5 MHz | 3.22 dB/100ft |
| 100 MHz | 3.39 dB/100ft |
| 135 MHz | 3.84 dB/100ft |
| 143 MHz | 4.00 dB/100ft |
| 180 MHz | 4.41 dB/100ft |
| 270 MHz | 5.44 dB/100ft |
| 360 MHz | 6.34 dB/100ft |
| 540 MHz | 7.85 dB/100ft |
| 720 MHz | 9.15 dB/100ft |
| 750 MHz | 9.31 dB/100ft |
| 1000 MHz | 10.89 dB/100ft |
| 1500 MHz | 13.38 dB/100ft |
| 2000 MHz | 15.64 dB/100ft |
| 2250 MHz | 16.68 dB/100ft |
| 3000 MHz | 19.65 dB/100ft |
| 4500 MHz | 24.35 dB/100ft |
| 6000 MHz | 28.97 dB/100ft |
Electricals
| Nom. Conductor DCR | Nom. Outer Shield DCR | Nom. Capacitance Cond-to-Shield | Nom. Characteristic Impedance | Nom. Velocity of Prop. |
|---|---|---|---|---|
| 20.1 Ohm/1000ft | 3.7 Ohm/1000ft (12 Ohm/km) | 16.3 pF/ft (53.5 pF/m) | 75 Ohm | 82% |
Voltage
| UL Voltage Rating |
|---|
| 300 V (CMR, CMG) |
Mechanical Characteristics Temperature
| UL Temperature | Operating |
|---|---|
| 75°C | -30°C to +75°C |
Bend Radius
| Installation Min. |
|---|
| 1.6 in (41 mm) |
|
Max. Pull Tension |
33 lbs (15 kg) |
|---|---|
|
Bulk Cable Weight |
17 lbs/1000ft |
Standards and Compliance
|
Environmental Suitability |
Indoor/Outdoor, Indoor, UV Resistance, Aerial - Black only, When supported by messenger wire |
|---|---|
|
Sustainability |
CA Prop 65 |
|
Flammability / Reaction to Fire |
UL1666 Vertical Shaft |
|
CPR Compliance |
CPR Euroclass: Eca; CPR UKCA Class: Eca |
|
NEC / UL Compliance |
CMR |
|
CEC / C(UL) Compliance |
CMG |
|
European Directive Compliance |
EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE) |
|
UK Regulation Compliance |
UKCA Mark |
|
APAC Compliance |
China RoHS II (GB/T 26572-2011) |
|
Plenum Number |
1855P |
History
|
Update and Revision |
Revision Number: 0.471 Revision Date: 04-24-2023 |
|---|
Specifications
| color | Black or Green or Red or White or Yellow |
| Length | 100' or 250' or 500' |
