12 fibres multimode OM4 MPO femelle sans broches de guidage vers MPO femelle sans broches de guidage - OFNP Plenum Disponible avec les méthodes de polarité A et B
Internal Reference :Description :
12 fibres multimode OM4 MPO femelle sans broches de guidage vers MPO femelle sans broches de guidage - OFNP Plenum Disponible avec les méthodes de polarité A et B

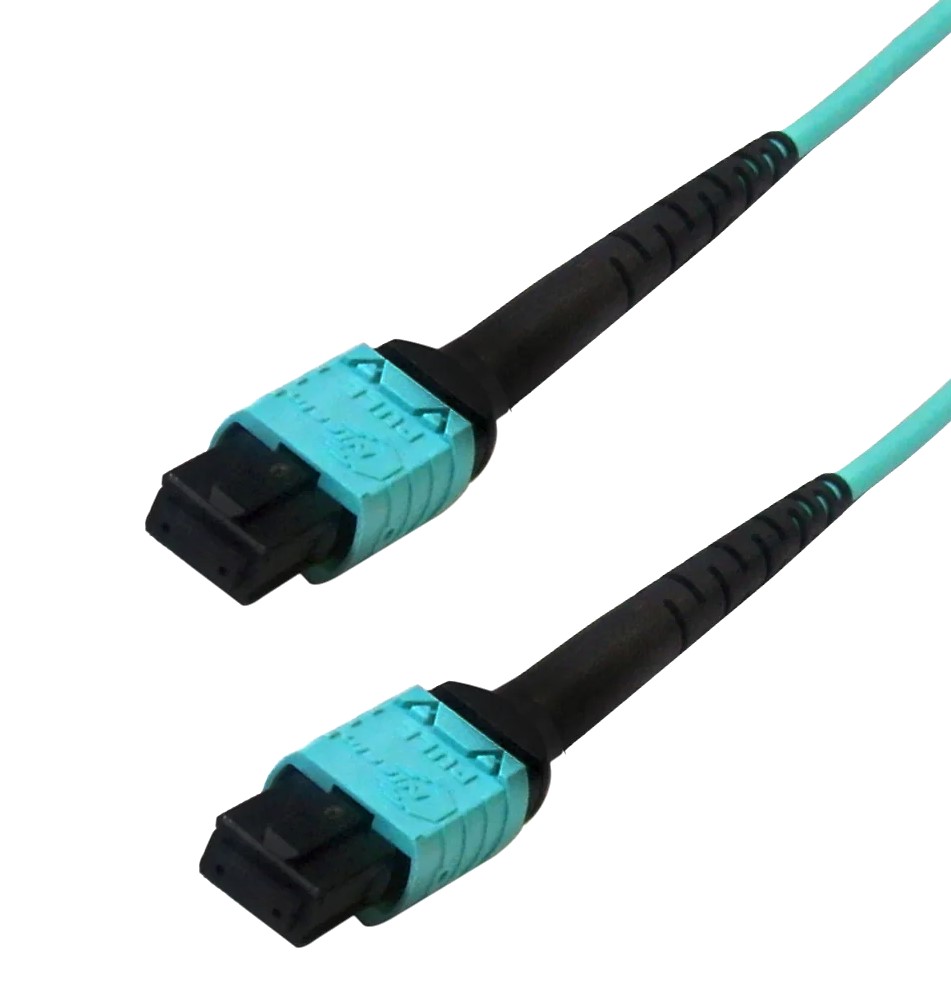

Ce câble principal MPO à fibre optique multimode OM4 est fabriqué en fibre de verre Corning et se compose d'un connecteur femelle MPO/MTP aux deux extrémités.
Il est utilisé dans les applications de centres de données à large bande passante connectant des commutateurs ou des cassettes MPO/MTP.
Polarité MPO, méthode A par rapport à la méthode B
Les câbles MPO/MTP peuvent être configurés dans un certain nombre de polarités différentes, méthode A, méthode B ou méthode C.
La méthode A serait considérée comme directe, position 1-1, 2-2, 3-3, etc.
La méthode B est considérée comme croisée, position 1-12, 2-11, 3-10, etc.
La méthode C serait la moins courante et est considérée comme un croisement par paires, position 1-2, 2-1, 3-4, 4-3, etc.
Cablek stocke des câbles de méthode A et de méthode B. Les câbles de méthode C sont disponibles sur commande spéciale. Les diagrammes ci-dessous mettent en évidence les polarités de la méthode A et de la méthode B.
Method B
| Physical Characteristics | |
|---|---|
| Color | Aqua |
| Cable Diameter | 3mm |
| Fiber Count | 12 Fibers |
| Fiber Type | Multimode OM4 50/125 Micron |
| Polarity | Method A / Method B |
| Glass Manufacturer | Corning Glass |
| Jacket Rating | Plenum (OFNP) |
| Connector(s) | |
| Connector A | 1 - 12-Position MPO Female (no guide pins) Elite Connectors |
| Connector B | 1 - 12-Position MPO/PC Female (no guide pins) Elite Connectors |
| Performance | |
| Insertion Loss | ≤0.35 dB |
| Return Loss | ≥20db |
| Testing | 100% IL, RL and Interferometer Tested |
| Environmental | |
| RoHS | Yes |
| UL | UL Listed Cable |
| Packaging Information | |
| Warranty | Limited Lifetime |
Cable Weights
| 3ft - 1m | 6ft - 2m | 10ft - 3m | 15ft - 5m | 23ft - 7m | 30ft - 10m | 50ft - 15m | 65ft - 20m | 80ft - 25m | 100ft - 30m | 115ft - 35m | 131ft - 40m | 148ft - 45m | 164ft - 50m |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.04 lbs | 0.07 lbs | 0.09 lbs | 0.13 lbs | 0.18 lbs | 0.23 lbs | 0.35 lbs | 0.47 lbs | 0.56 lbs | 0.66 lbs | 0.76 lbs | 0.86 lbs | 0.98 lbs | 1.08 lbs |
Spécifications
| Longueur | 1 m ou 2 m ou 3 m ou 5 m ou 7 m ou 10 m ou 15 m ou 20 m ou 25 m ou 30 m ou 35 m ou 40 m ou 45 m ou 50 m |
| Polarity | A ou B |
