Outil de terminaison JackRapid™ CAT6

Outil de terminaison JackRapid™
Faites des terminaisons parfaites rapidement en 7 étapes simples

1. Dénudé la gaine du câble.
2. Sélectionner le code de couleur (568A ou B) et positionner les 4 paires (8 conducteurs)
3. Insérer un module Quickport dans l'outil, le côté contact vers vous.
4. Assurer vous que le module est bien positionner.
5. Appuyer complètement sur la gâchette du JackRapid, et ôter l'excédent de fils avant de la relâcher.
6. Les fils sont maintenant insérés et coupés, et offre un terminaison robuste.
7. Relâcher la gachette du JackRapid, retirer et inspecter le module visuellement.

Aperçu:

• Réduit le temps d'installation d'une minute par module - poignées confortables, insère et coupe simultannément les 4 paires.
• Fabrication robuste et de haute qualité, durable.
• Permet des contacts fiables à tous les coups.
• Élimine le gaspillage de modules.
• Construction ergonomique pour réduire la fatique, s'opere d'une seule main.
• Son design permet de faire la terminaison près des murs.
• Lames interchangeables pour permettre l'utilisation avec divers types de modules Leviton.

Description

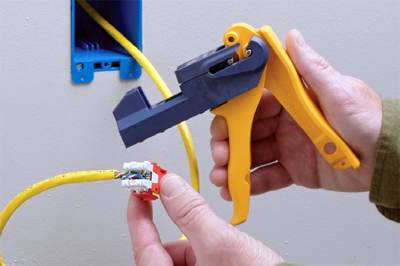

JackRapid™ est un outil de terminaison pour les modules Leviton, qui permet de réduire le temps d'installation, tout en garantissant une terminaison fiable, rencontrant les standards Cat5e et Cat6.

 Obtener une terminaison parfaite, rapidement et constament

1. Dénuder la gaine

  2. Positionner les 4 paires

3.Insérer le module tel qu'indiqué les contacts IDC face à la poigné du JackRapid

4. Assurez vous que le module est bien positionné.

5. Appuyez complètement sur la gachette, et retirer l'excédent de fils avant de la relacher.

6. Les fils sont maintenant insérés et coupés pour une terminaison robuste

7. Relachez la poignée et retirez le module afin de l'inspecter. .

L'apparence et les caractéristiques du produit peuvent être modifiées sans préavis
