Câbles de transfert de données V.35

Câbles de transfert de données V.35

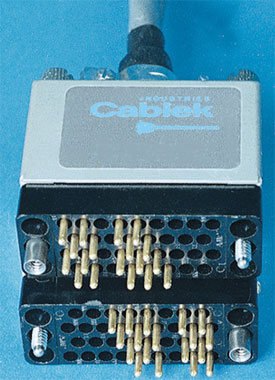

Cablek peut aisément fabriquer une large varité de câblages V.35.  L'interace V35 est souvent employé avec les DSU et routeurs reliés à des liens haute vitesse tel que T1, etc.

Ces câbles sont fabriqués sur mesure, selon vos dessins et spécifications.

Envoyez-nous votre demande par courriel

Les câbles V35 conçus pour le transfert de donnés séries à haute vitesse sont généralement utilisés entre des DTE(terminaux) et DCE(modemsm DSU, routeurs)

Grâce à l'interface différentielle, théoriquement ces câbles peuvent atteindre des distances de 4000 pieds ou 1200 mètres.   En pratique il est rare que vos applications demandent de telles distances, et le bon fonctionnement dépend de la qualité de vos appareils et de la qualité du câble.

 Les hauts débits de transfert de donnés sont obtenus grâce aux transferts synchrones, et à l'interface différentielle.

DTE to DCE

(All differential pairs must be twisted)

DTE                  DCE
P ------------------- P
S ------------------- S
R ------------------- R
T ------------------- R
C ------------------- C
D ------------------- D
E ------------------- E
H ------------------- H
Y ------------------- Y
AA ---------------- AA
V ------------------- Y
X ------------------- X

DTE to DTE

This cable design assumes that both devices provide their own transmit clock. Not all equipment does, in which case a modem eliminator with clock will be needed. If only one device has a clock you might be able to get away with using the one clock to drive transmit and receive in both devices.

 DTE                     DTE
P ---------------------- R
S ---------------------- T
R ---------------------- P
T ---------------------- S
C ---------------------- D
D ---------------------- C
E ---------------------- H
H ---------------------- E
Y & U ----------------- V
W & AA  -------------- X
V ------------------ Y & U
X ----------------- W & AA
