12 fibres monomodes MPO/APC femelle vers MPO/APC femelle - Plénum OFNP - Disponible avec polarité méthodes A et B

Internal Reference :
Description :

  • Longueur
    • 1 m
    • 2 m
    • 3 m
    • 5 m
    • 7 m
    • 10 m
    • 20 m
    • 15 m
    • 25 m
    • 30 m
    • 40 m
    • 50 m
  • Polarity

Cette combinaison n'existe pas.

144,90 $ 144.9 CAD 144,90 $

0,00 $

Disponibilité: En inventaire
Quantité:

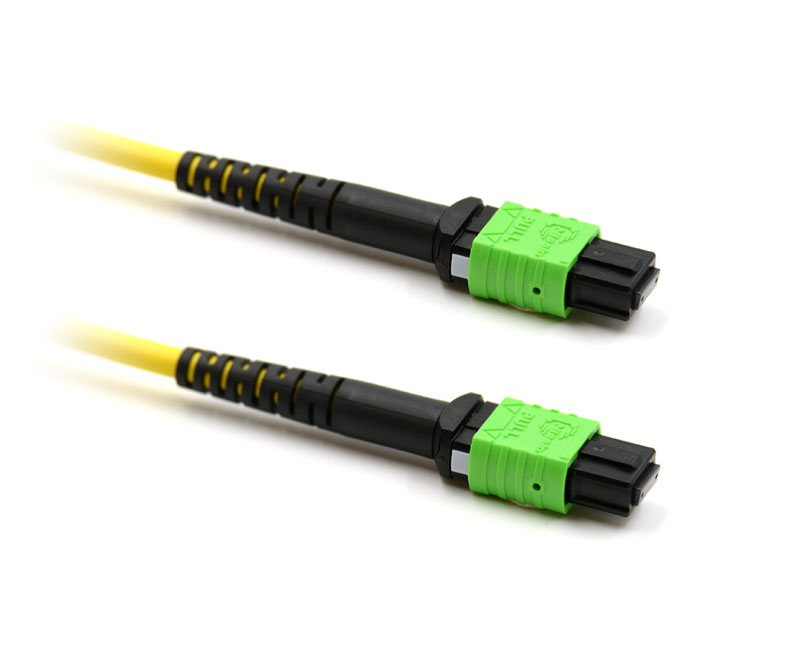

12 fibres monomodes MPO/APC femelle sans broches de guidage vers MPO/APC femelle sans broches de guidage - Plénum OFNP -

Disponible avec polarité méthodes A et B Ce câble principal MPO à fibre optique monomode est fabriqué en fibre de verre Corning et se compose d'un connecteur femelle MPO/MTP aux deux extrémités. Il est utilisé dans les applications de centres de données à large bande passante connectant des commutateurs ou des cassettes

MPO/MTP. Polarité MPO, méthode A par rapport à la méthode B

 Les câbles MPO/MTP peuvent être configurés dans un certain nombre de polarités différentes, méthode A, méthode B ou méthode C.

La méthode A serait considérée comme directe, position 1-1, 2-2, 3-3, etc.

La méthode B est considérée comme croisée, position 1-12, 2-11, 3-10, etc

La méthode C serait la moins courante et est considérée comme un croisement par paires, position 1-2, 2-1, 3-4, 4-3, etc.

 Cablek stocke des câbles de méthode A et de méthode B. Les câbles de méthode C sont disponibles sur commande spéciale. Les diagrammes ci-dessous mettent en évidence les polarités de la méthode A et de la méthode B.

 Méthode A


Méthode B



Physical Characteristics
Color Yellow
Cable Diameter 3mm
Fiber Count 12 Fibers
Fiber Type Singlemode 9/125 Micron
Glass Manufacturer Corning Glass
Jacket Rating Plenum (OFNP)
Connector(s)
Connector A 1 - 12-Position MPO/APC Female (no guide pins) Elite Connectors
Connector B 1 - 12-Position MPO/APC Female (no guide pins) Elite Connectors
Performance
Insertion Loss ≤0.35 dB
Return Loss ≥60db
testing 100% IL, RL and Interferometer Tested
Environmental
RoHS Yes
UL UL Listed Cable
Packaging Information
Warranty Limited Lifetime

Cable Weights

3ft - 1m 6ft - 2m 10ft - 3m 15ft - 5m 23ft - 7m 33ft - 10m 50ft - 15m 65ft - 20m 80ft - 25m 100ft - 30m 164ft - 50m
0.04 lbs 0.07 lbs 0.09 lbs 0.13 lbs 0.18 lbs 0.23 lbs 0.35 lbs 0.47 lbs 0.56 lbs 0.66 lbs 1.08 lbs


Spécifications

Longueur 1 m ou 2 m ou 3 m ou 5 m ou 7 m ou 10 m ou 20 m ou 15 m ou 25 m ou 30 m ou 40 m ou 50 m
Polarity A ou B
