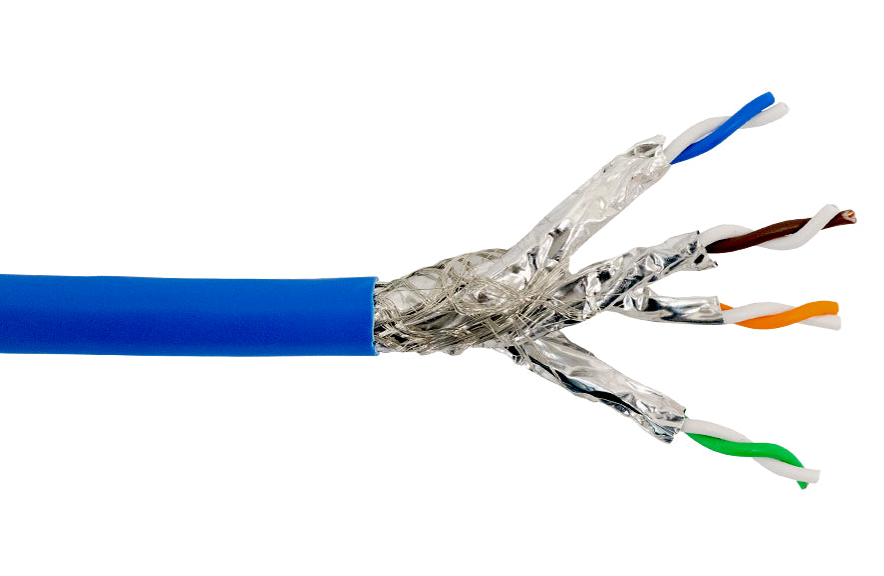

Câble plénum CAT8 22 AWG blindé solide S/FTP CMP
Référence interne:
STP-421CKG8P/1000
4 Pair CAT8 22 AWG Solid Shielded S/FTP CMP Plenum
This bulk plenum rated Cat8 cable is 1000 feet in length and consists of 4 pairs of 22AWG solid wires with individually foil shielded pairs plus an overall braid. It is designed for use in data centers and server rooms for high-speed switch-to-switch communications, typically supporting 25G and 40G networks. The cable is riser (CMP) rated and ETLus / c(UL)us and CSA listed, RoHS and REACH Compliant. It is typically used in plenum environments terminated directly onto a CAT8 patch panel or CAT8 jack.
Features:
- High performance of transmission
- High quality of safety property
- Sweep frequency up to 2000 M
Applications
- Transmission of digital and analogue for data, video, voice and audio applications
- Metal shielded and braided providing good protection from EMI noise
- Beyond IEEE Std 802.3bq-2016 25G/40GBASE-T and legacy speeds
- Top-of-Rack (ToR), End-of-Row (EoR), Middle-of Row (MoR) and for data center cabling
- CDDI / ATM I Token Ring
- IEEE 802.3af (PoE) I IEEE 802.3at (PoE+)
| Physical Characteristics | |
|---|---|
| Cable Length | 1000 foot [305m] |
| Cable Diameter | 8.2 mm |
| Number of Pairs | 4 Pairs |
| Wire Gauge | 22 AWG Stranded |
| Conductor Material | 100% Bare Copper |
| Braid | Tinned Copper (>40 % coverage) |
| Insulation | Foam Polyolefin (PO) |
| Color code & Diameter | Blue & White : 1.50± 0.02 mm Orange & White : 1.50± 0.02 mm Green & White : 1.50± 0.02 mm Brown & White : 1.50± 0.02 mm |
| Jacket Material | Low smoke flame retardant polyvinyl chloride (LSFRPVC |
| Jacket Rating | CMP [Plenum Rated] |
| Jacket Outer Diameter | 8.2mm±0.2mm |
| Jacket Nominal Thickness | 0.45±0.05mm |
| Pair Shield | Al Mylar tape (100 % coverage and aluminum side facing out) |
| Temperature Range | Operation : -20°C to 60°C Installation : 0°C to 60°C Storage : -20°C to 75°C |
| Minimum Bending Radius | ≥4 times of overall diameter |
| Maximum Pulling Tension | ≤110N |
| Electrical Characteristics | |
| Temperature Rating | 75°C |
| Spark Test | 2.5 KV DC |
| AC Leakage Current through Overall Jacket | ≤10mA (1.5KV AC) |
| Cable Cold Bend | -20°C for 4 hr |
| Conductor DC Resistance | ≤2.1 Ω/30m |
| Resistance Unbalance (Within a pair) | ≤2% |
| DC Resistance Unbalance | Max. 2% |
| Dielectric Strength | 1.7 KV ac for 2 s |
| Insulation Resistance |
≥5000MΩ • km |
| Capacitance Unbalance Pair-to-Ground | ≤36 pF/30m |
| Approvals | |
| c(UL)us | Approved |
| ETLus | Approved |
| CSA | Approved |
| ANSI/TIA-568.2-D (2018) |
Approved |
| IEC 61156-9 Category 8.2 |
Approved |
| ISO/IEC 11801 (Edition 2.2) |
Approved |
| NFPA 262(CMP) : Flame Test |
Approved |
| UL444 |
Approved |
| CSA 22.2 NO.214 |
Approved |
| Environmental | |
| RoHS2 | Compliant |
| LVD | Compliant |
Câble plénum S/FTP CMP blindé solide CAT8 22 AWG 4 paires
Ce câble Cat8 plénum en vrac, d'une longueur de 305 mètres, est composé de 4 paires de fils massifs de calibre 22 AWG, blindés individuellement par feuille et recouverts d'une tresse. Conçu pour une utilisation dans les centres de données et les salles de serveurs, il assure des communications haut débit de commutateur à commutateur, prenant généralement en charge les réseaux 25G et 40G. Ce câble est homologué CMP (conforme aux normes ETLus/c(UL)us et CSA, et conforme aux directives RoHS et REACH. Il est généralement utilisé dans les environnements plénum et raccordé directement à un panneau de brassage CAT8 ou à une prise CAT8.
Caractéristiques :
Haute performance de transmission
Haute sécurité
Fréquence de balayage jusqu'à 2 000 MHz
Applications
Transmission numérique et analogique pour les applications de données, vidéo, voix et audio
Blindage métallique et tresse assurant une bonne protection contre les interférences électromagnétiques
Dépasse la norme IEEE 802.3bq-2016 25 G/40 GBASE-T et les débits existants
Top-of-Rack (ToR), End-of-Row (EoR), Middle-of-Row (MoR) et pour le câblage des centres de données
CDDI / ATM I Token Ring
IEEE 802.3af (PoE) I IEEE 802.3at (PoE+)
Caractéristiques physiques
Longueur du câble : 305 m
Diamètre du câble : 8,2 mm
Nombre de paires : 4
Calibre du fil : 22 AWG, toronné
Matériau du conducteur : 100 % cuivre nu
Tresse : cuivre étamé (couverture : > 40 %)
Isolation : mousse de polyoléfine (PO)
Code couleur et diamètre : bleu et blanc : 1,50 ± 0,02 mm
Orange et blanc : 1,50 ± 0,02 mm
Vert et blanc : 1,50 ± 0,02 mm
Marron et blanc : 1,50 ± 0,02 mm
Matériau de la gaine : polychlorure de vinyle ignifuge à faible émission de fumée (LSFRPVC)
Classification de la gaine : CMP (Plenum Rated)
Diamètre extérieur de la gaine : 8,2 mm ± 0,2 mm
Épaisseur nominale de la gaine : 0,45 ± 0,05 mm
Blindage des paires : aluminium, Mylar Ruban adhésif (couverture à 100 %, côté aluminium vers l'extérieur)
Plage de températures de fonctionnement : -20 °C à 60 °C
Installation : 0 °C à 60 °C
Stockage : -20 °C à 75 °C
Rayon de courbure minimal : ≥ 4 fois le diamètre total
Tension de traction maximale : ≤ 110 N
Caractéristiques électriques
Température nominale : 75 °C
Test d'étincelles : 2,5 kV CC
Courant de fuite CA à travers la gaine : ≤ 10 mA (1,5 kV CA)
Courbure à froid du câble : -20 °C pendant 4 heures
Résistance CC du conducteur : ≤ 2,1 Ω/30 m
Déséquilibre de résistance (au sein d'une paire) : ≤ 2 %
Déséquilibre de résistance CC : max. 2 %
Rigidité diélectrique : 1,7 kV c.a. pendant 2 s
Résistance d'isolement ≥ 5 000 MΩ • km
Déséquilibre de capacité paire à terre : ≤ 36 pF/30 m
Homologations
Homologué: c(UL)us
Homologué: ETLus
Homologué; CSA
Homologué: ANSI/TIA-568.2-D (2018)
Homologué: CEI 61156-9 Catégorie 8.2
Homologué: ISO/CEI 11801 (Édition 2.2)
Homologué: NFPA 262(CMP) : Essai de flamme
Homologué: UL444
Homologué: CSA 22.2 N° 214
Environnemental
Conforme: RoHS2
Conforme: BT
